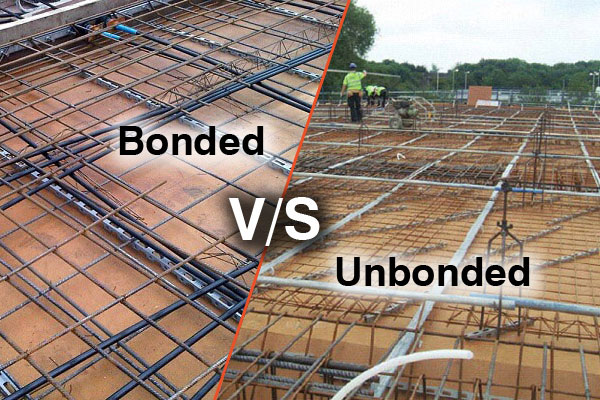

Разлика помеѓу неврзан и споен пост-затегнувачки систем

Ова е критична разлика запост-затегнување(PT) дизајн и конструкција-поврзаниот PT се потпира на инјекциска смеса за трајно поврзување на тетивите со бетонот, додека неврзаниот PT користи подмачкани тетиви во пластична обвивка за да ги задржи тетивите изолирани од бетон. Подолу е сеопфатен преглед на нивните разлики, организирани според основната дефиниција, компоненти, инсталација, перформанси, апликации и добрите / лошите страни.

Основни дефиниции

Сврзан пост-затегнувачки систем: Високите жици/кабли се поставуваат во челични или пластични канали во бетонот. По затегнување и закотвување, каналот е целосно фугран под притисок со цементна инјекциска смеса. Инјекциската смеса ја поврзува тетивата со бетонот, со што тетивата и бетонот делуваат како единствен композитен структурен елемент.

Неврзан пост-затегнувачки систем: тетивите се претходно подмачкани (заштита од корозија) и спакувани во екструдирана пластична обвивка (HDPE/PP) во фабриката. По затегнувањето не се врши фугирање. Тетивата може да се движи во однос на бетонот (ограничена со котви и фитинзи), делувајќи како директен елемент на затегнување што применува преткомпресија само преку котвите.

Структурни перформанси и разлики во однесувањето

Механизам за пренос на сила:

Поврзан PT: Силата на тетивата се пренесува на бетонот преку инјекциска смеса-бетон и спојување инјекциска смеса-тетива по целата должина на тетивата, плус пренос на силата на сидрото. Дистрибуцијата на предкомпресија е постепена долж распонот.

Неврзан PT: Силата на тетивата се пренесува само на котвите (без врска долж тетивата). Предкомпресијата се применува како концентрирани сили во зоните на прицврстување, со линеарен градиент на предкомпресија долж распонот.

Подобра контрола на пукнатините при сервисни оптоварувања; тетивите се заглавени за бетон, така што пукнатините се шират побавно. Поголема еластичност при крајни оптоварувања (отпуштање на тетивите и врските се спротивставуваат на дефект). пукнатините може полесно да се отворат при преоптоварување. Пониска еластичност (неуспехот е покршлив ако сидрата се лизнат или пукнат тетивите). Ефекти на лазење и собирање: врзани PT: тетивите се ограничени од бетон, така што лазењето и собирањето предизвикуваат губење на силата пред напрегање (тетивата се скратува со бетон). независно, а напнатоста на тетивата се намалува повеќе) освен ако не се компензира со прекумерно затегнување. Отпорност на замор: Поврзан PT: Повисок отпор на замор - врската ги распределува цикличните оптоварувања по тетивата, намалувајќи ги концентрациите на стрес кај сидрата.

Типични апликации

Поврзан PT: Мостови со долг распон, тешки индустриски згради, паркинг гаражи со високи оптоварувања на замор, готови бетонски носачи и конструкции во агресивни средини (крајбрежни области - инјекциската смеса обезбедува дополнителна заштита од корозија).

Неврзан PT: Станбени плочи, комерцијални подни плочи, тенкоѕидни конструкции, готови панели и проекти каде брзата конструкција е приоритет (без фугирање=пократок распоред).
