Која е содржината на јаглерод во одлеаноците од еластично железо?

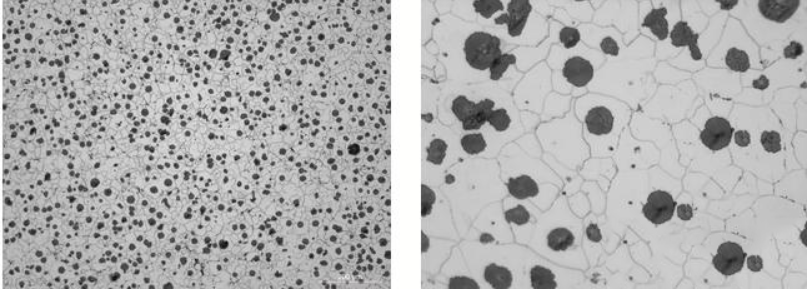

Повисоката содржина на јаглерод може да ја промовира графитизацијата на одливот. Бидејќи графитот добива сферична форма, може да апсорбира енергија во механички апликации и на тој начин да ги подобри физичките својства на машината.

Содржината на јаглерод во еластичното железо е генерално висока, што го прави легура на железо-јаглерод. За индустриското леано железо, типичната содржина на јаглерод се движи од 2% до 3,9%, со еквивалент на јаглерод помеѓу 4,1% и 4,7%. Главни компоненти наодлеаноци од дуктилно железо: Хемискиот состав на еластичното железо примарно вклучува пет заеднички елементи: сулфур, фосфор, силициум, јаглерод и манган. Примена на содржината на јаглерод воодлеаноци од дуктилно железо:Особено е важно да се напомене дека при подготовката на материјалите за топење, доколку ѕидот за леење е тенок и преостанатата количина на сфероидизирачки елементи е голема или недоволно инокулирани, содржината треба да се земе на горната граница, во спротивно треба да се користи долната граница. Изборот на јаглеродниот еквивалент во близина на еутектичката точка не само што ја подобрува флуидноста на стопеното железо, туку и за еластичното железо, зголемувањето на еквивалентот на јаглерод, исто така, ја подобрува способноста за самокомпензирање на стопеното железо за време на зацврстувањето поради зголемената експанзија на графитизација. Сепак, превисоката содржина на јаглерод може да доведе до лебдечки графит.

Според тоа, врз основа на емпириско набљудување, горната граница на јаглеродниот еквивалент во еластичното железо се постигнува кога пловечки графит се забележува во стопеното железо (на температура околу 1200°C). графитни сфери. Обично, содржината на јаглерод наодлеаноци од дуктилно железосе движи помеѓу 2% и 3,9%, но од клучно значење е да се разбере влијанието на намалувањето на содржината на јаглерод врз механичките својства на леано железо. Ова треба да се земе предвид врз основа на структурата, димензиите, дебелината на ѕидот и грешките во дебелината на ѕидот на соседните рамни ѕидови наодлеаноци од дуктилно железо. Намалувањето на содржината на јаглерод во еластичното железо од околу 4% на 2,5% може малку да ја зголеми цврстината на истегнување и цврстината на извлекување (околу 23 до 31 N/mm²), а исто така го зголемува издолжувањето за околу 5%, со значителни подобрувања во вредностите на ударот.
